대성셀틱 온도조절기 DR-100 사용방법

대성셀틱 보일러 온도조절기는 아파트, 빌라, 오피스텔, 전원 주택 같은 곳에서 많이 사용되는 보일러 온도조절기인데요 대성셀틱 온도조절기 제품은 여러종류가 있습니다. 그 중에서 DR-100 제품에 대한 사용설명서를 정리해보겠습니다.

아래는 난방모드, 온수모드, 예약모드, 외출모드를 정리하였으니 읽어보고 이용에 참고하시기 바랍니다.

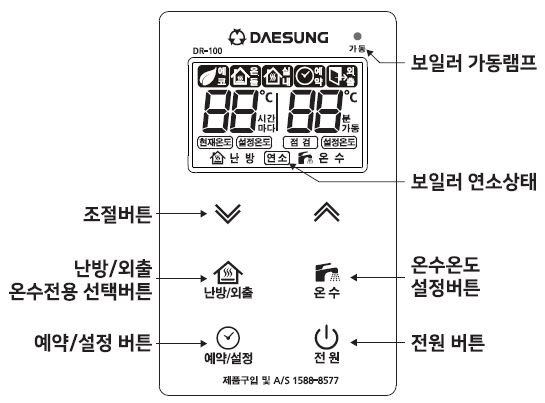

DR-100 온도조절기 조작부 설명서

대성셀틱 보일러 온도조절기 DR-100 제품에 대한 조작부 부분에 대해 설명해보겠습니다. 사진을 보게 되면 자세히 안내되어 있기 때문에 읽어보면 될 것 같고요 조작부 명칭에 대해서 설명해볼께요.

조절버튼
난방/외출 온수전용 선택버튼
예약/설정 버튼
보일러 가동램프
보일러 연소상태
온수온도 설정버튼
전원 버튼

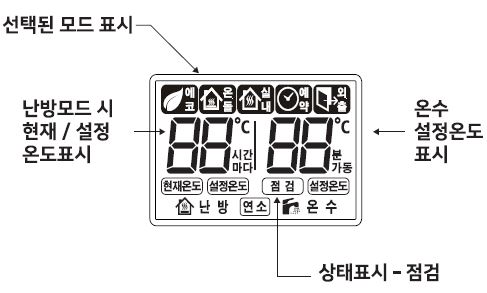

선택된 모드 표시
난방모드 시 현재/설정 온도표시
온수설정온도 표시
상태표시-점검

난방모드(온돌/실내모드)

난방모드는 난방과 온수를 겸용으로 사용할 수 있습니다.

설정온도 범위는 온도(난방수) 모드 : 50도 ~ 80도 입니다. 실내모드는 10도 ~ 40도 입니다.

보일러 가동과 정지하는 방법은 보일러는 설정온도가 현재온도보다 높게 설정 된다면 가동됩니다. 난방중 온수 사용시에는 온수우선으로 작동됩니다.

조작방법

1. 전원 버튼을 누르면 온도조절기가 켜집니다.
2. 난방/외출 버튼을 눌러 난방모드(온도/실내)를 선택합니다.
3. 조절 ∧∨버튼을 이용하여 원하는 온도를 설정합니다.
4. 연소 아이콘 표시 및 가동 램프에 녹색점등이 되고 보일러는 자동으로 설정온도를 유지시켜 줍니다.

전원 OFF 상태에서 예약/설정 버튼과 온수 버튼을 동시에 5초 동안 누르면 온돌모드 혹은 실내모드로 전환됩니다. 실온모드 선택의 경우 내/외부 환기등의 영향에 따라 가스비가 증가될 수 있으므로 온돌모드 사용을 권장합니다.

온수모드

온수모드는 급탕에서 사용하는 온수온도를 조절할 수 있습니다.

설정온도범위는 37도 ~ 45도의 경우 1도 단위 조절이 가능하며 45도 ~ 60도는 5도 단위 조절이 가능합니다.

조작방법

1. 온수버튼을 누르면 온수모드의 설정온도가 점멸합니다.
2. 점멸∧∨버튼을 이용하여 원하는 온도를 설정합니다.(점멸이 멈추면 설정이 완료 됩니다.)

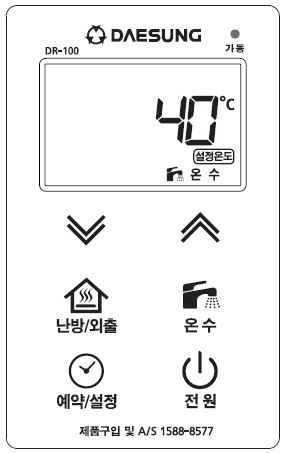

온수전용모드

온수전용모드에서는 난방이 되지 않습니다. 이점 참고하면 될 것 같고 난방은 하지 않고, 온수 사용시에만 보일러가 가동되는 기능으로 여름철에 사용하면 편리합니다.

조작방법

1. 난방/외출 버튼을 눌러 표시창에 온수설정 온도만 표시가 되도록 합니다.
2. 조절 ∧∨버튼을 이용하여 원하는 온도를 설정합니다.

예약모드

예약모드는 최소 1시간에서 최대 12시간 마다 5분 ~60분 동안 보일러를 켜도록 하는 기능입니다. 가동 주기의 설정이 가능하며 설정한 시간마다 설정된 시간만큼 가동 후 정지를 반복합니다.

시간예약 설정범위는 1시간 ~ 12시간이며, 가동시간 설정범위는 5분 ~ 60분(난방수 온도는 80도에 고정)입니다.

조작방법

1. 예약/설정 버튼을 눌러 몇 시간마다 난방할지 시간설정을 조절 ∧∨버튼으로 설정 합니다.
2. 예약/설정 버튼을 한번 더 눌러 몇 분 가동할 지 시간 설정을 조절 ∧∨버튼으로 설정 합니다.

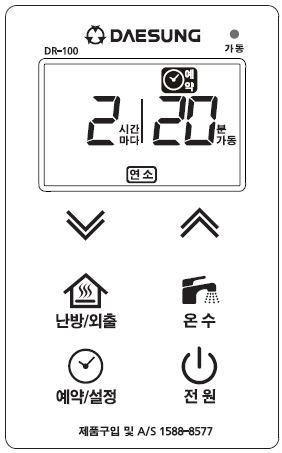

2시간 마다 20분 가동 선택 시 보일러는 20분동안 난방 가동 후 2시간 정지를 반복합니다.

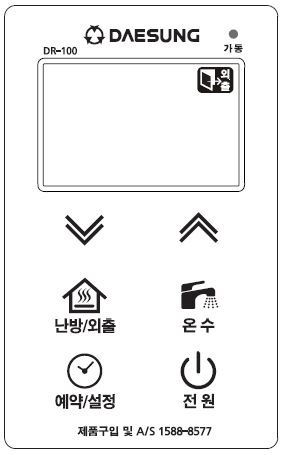

외출모드

외출모드는 외출 시 또는 난방을 하지 않을 때 사용하는 기능으로 보일러는 가동하지 않습니다.

단, 배관물 온도가 7도 이하가 되면 보일러에 내장되어 있는 동파방지기능에 의해 보일러는 배관물 온도가 40도 될 때까지 자동으로 가동된 후 정지합니다.

조작방법

1. 난방/외출 버튼을 눌러 외출 아이콘이 점등되도록 합니다.
2. 외출 모드 해제 시에는 난방/외출 버튼을 누르면 됩니다.
3. 외출 모드 해제 시에는 난방/외출 버튼을 누릅니다.
4. 표시창에 외출 아이콘이 사라지며 온수모드로 전환됩니다.
