지멘스 보일러 RDE92 RDE91 온도조절기 사용방법

지멘스 보일러 온도조절기 장치의 종류가 많은데요, RDE92, RDE91, RDD92, SS4, RED92, RDD91등 여러 종류가 있지만 보일러 온도조절기 사용하는 방법은 비슷합니다. 아래 설명되어 있는 지멘스 보일러 온도조절기 사용방법을 정리하였으니 참고하시기 바랍니다.

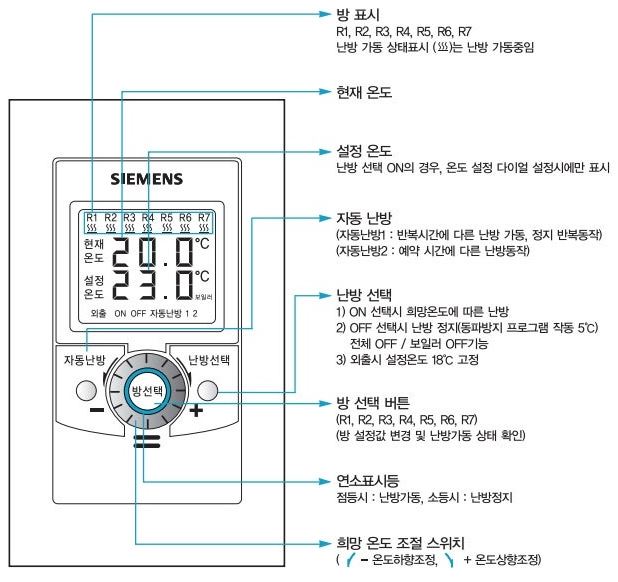

거실용 보일러 온도조절기 명칭

1. 방 표시 : R1, R2, R3, R4, R5, R6, R7 난방 가동 상태표시는 난방 가동중입니다.
2. 현재 온도 : 현재 온도 상태입니다.
3. 설정온도 : 난방 선택 ON의 경우, 온도 설정 다이얼 설정시에만 표시됩니다.
4. 자동 난방 : 자동난방1은 반복시간에 다른 난방 가동이나 정지 반복동작이고 자동난방2는 예약 시간에 다른 난방동작합니다.
5. 난방 선택 : ON 선택시 희망온도에 따른 난방이며, OFF 선택시 난방 정지됩니다. 동파방지 프로그램 작동은 5도이며, 외출시 설정온도 18도 고정입니다.
6. 방 선택 버튼 : R1, R2, R3, R4, R5, R6, R7 방 설정값 변경 및 난방가동 상태 확인 됩니다.
7. 연소표시등 : 점등시 난방가동이고 소등시 난방정지입니다.
8. 희망 온도 조절  스위치 : 온도하향조정이나 온도상향조정할 수 있습니다.

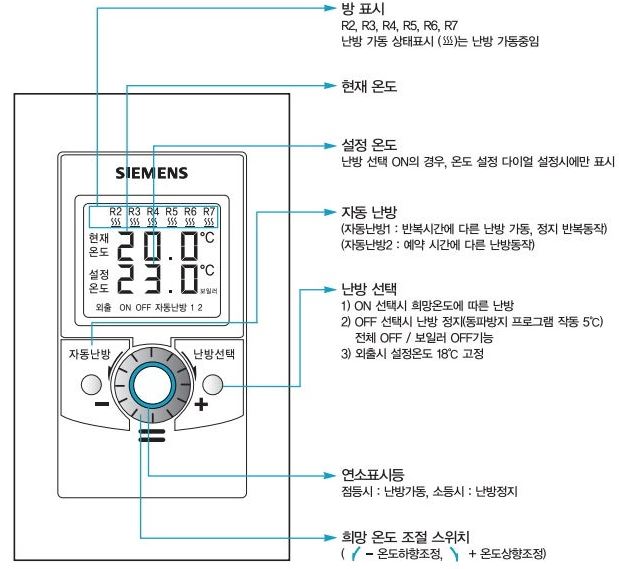

각방용 보일러 온도조절기 명칭

1. 방 표시 : R2, R3, R4, R5, R6, R7 난방 가동 상태표시는 난방 가동중입니다.
2. 현재 온도 : 현재 온도 상태입니다.
3. 설정온도 : 난방 선택 ON의 경우, 온도 설정 다이얼 설정시에만 표시됩니다.
4. 자동 난방 : 자동난방1은 반복시간에 다른 난방 가동이나 정지 반복동작이고 자동난방2는 예약 시간에 다른 난방동작합니다.
5. 난방 선택 : ON 선택시 희망온도에 따른 난방이며, OFF 선택시 난방 정지됩니다. 동파방지 프로그램 작동은 5도이며, 외출시 설정온도 18도 고정입니다.
6. 연소표시등 : 점등시 난방가동이고 소등시 난방정지입니다.
7. 희망 온도 조절  스위치 : 온도하향조정이나 온도상향조정할 수 있습니다.

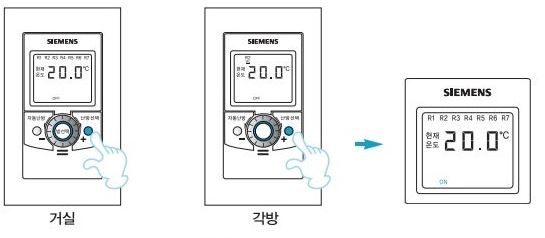

거실, 각방 난방 설정하기

겨울철에 난방이 필요할 경우 거실이랑 각방에서 난방을 어떻게 설정하면 되는지 설명하였습니다.

1. 난방선택 버튼을 눌러서 표시창에 ON이 표시되도록 선택합니다.
2. 온도설정 다이얼을 회전시켜서 원하는 온도를 설정합니다.(적정 난방온도는 23~25도입니다)
3. 설정온도 표시가 약3초간 깜빡인 후 사라집니다.
4. 현재온도가 설정온도 이하일 경우 난방이 가동됩니다.
5. 현재온도가 설정온도 이상일 경우 난방이 정지됩니다.
6. 온도설정값 확인은 온도설정 다이얼을 돌리면 설정온도가 나타납니다.
7. 난방가동 시 표시창에 ON표시되고 각방 난방상태는 아이콘도 표시됩니다.
8. 난방정지 시 표시창에 OFF표시되고 각방 난방상태 아이콘 표시도 사라집니다.
9. 난방선택 OFF 시에는 5도 이하에서만 자동으로 난방 작동됩니다.

거실, 각방 난방 정지하기

난방철 실내 온도가 높아 난방을 줄일 때 사용하면 됩니다. 그리고 여름철 같은 경우 난방을 원하지 않을 경우 정지하고 싶을때 사용하는 방법입니다.

1. 온도설정 다이얼을 회전시켜서 원하는 온도를 설정합니다.
2. 설정온도 표시가 약 3초간 깜빡인 후 사라집니다.
3. 현재온도가 설정온도 이하로 낮아질 경우 난방이 다시 가동됩니다.

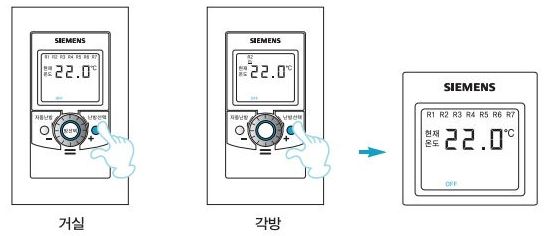

4. 난방선택 버튼을 눌러서 표시창에 OFF가 표시되도록 선택합니다.
5. 표시창에 OFF가 표시됩니다.
6. 사용하지 않거나 난방이 필요하지 않을 경우 난방선택을 OFF로 합니다.
7. 난방이 설정되지 않아도 온수 사용은 가능합니다.

외출난방 사용방법

외출 설정

1. 거실 온도조절기의 난방선택 버튼을 눌러서 표시창에 외출이 표시되도록 선택합니다.
2. 표시창에 외출이 표시됩니다.
3. 거실 및 침실이 모두 외출로 표시되면서 난방설정 온도가 모두 18로 설정됩니다.

외출 해제

1. 거실 온도조절기의 난방선택 버튼을 눌러서 표시창에 ON이 표시되도록 선택합니다.
2. 최종 설정된 온도에 따라 난방이 ON 또는 OFF가 표시됩니다.

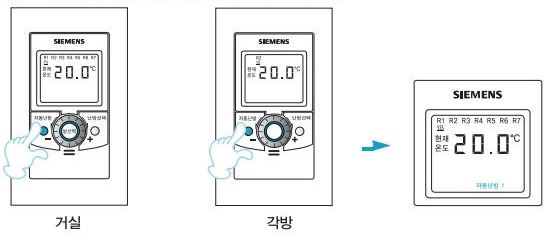

자동난방1 설정하기

자동난방1은 반복난방입니다. 반복적으로 난방을 하고 싶을때 설정하면 됩니다.

1. 자동난방 버튼을 눌러서 표시창에 자동난방 1이 표시되도록 선택합니다.
2. 표시창에 자동난방 1과 기존에 설정된 시간이 표시됩니다.
3. 온도설정 다이얼을 시계 방향으로 한 번 돌릴 때마다 자동난방 1의 시간이 10~50으로 반시계 방향으로 한 번 돌릴 때마다 자동난방 1의 시간이 50~10으로 변경됩니다.
4. 자동난방 1의 시간 설정을 종료하면 자동으로 반복난방이 작동됩니다.

자동난방2 설정하기

자동난방2는 예약난방입니다. 난방을 예약하고 싶을때 사용하면 됩니다.

1. 자동난방 버튼을 눌러서 표시창에 자동난방 2이 표시되도록 선택합니다.
2. 표시창에 자동난방 2과 기존에 설정된 시간이 표시됩니다.
3. 온도설정 다이얼을 시계 방향으로 한 번 돌릴 때마다 자동난방 2의 시간이 0.5~24으로 반시계 방향으로 한 번 돌릴 때마다 자동난방2의 시간이 24~0.5로 변경됩니다.
4. 자동난방 2의 시간 설정을 종료하면 자동으로 표시창에 OFF와 자동난방 2가 표시되며 예약난방이 시작됩니다.
